Tuto en carton

Aller en bas

Tuto en carton Empty Tuto en carton

Message par Chevalier Rouergue le Mer 17 Avr 2013 - 10:47

Salut, alors comme promis voici un tuto sur comment je fais mis vaisseaux :

1° étape : Avoir une femme... En effet, elle est un élement primordiale de la construction car avec ses commendes chez amazon ou sarenza elle vous fournira le carton nécessaire.

Bon, le matos :
Tuto en carton P4160010

Du carton double épaisseur, du carton simple, une feuille de papier, de la colle à bois, des pointes de 1 cm, un clou moyen.
Et pis les classiques cuter, sciseaux, règles et crayon.

En suite, l'objet du délit pour ce coup un croiseur du choas répulsive
Tuto en carton P4160011


Donc je commence par mettre sur papier une présentation à la grandeur fini de ma maquette. Puis je la divise en autant d'étages qu'il faut de l'épaisseur de mon carton
Tuto en carton P4160012

Il ne me reste plus qu'à reporter les longueures trouvées sur mon carton en dessinant la forme en "vue dessus" de chaque pont.
Important, les ondulations a l'intérieur du carton doivent être perpendiculaires à l'axe longitudinale du vaisseau :
Tuto en carton P4160013

Découpez les :
Tuto en carton P4160014

Et commencez a coller chaque les uns sur les autes :
Tuto en carton P4160015
Tuto en carton P4160016

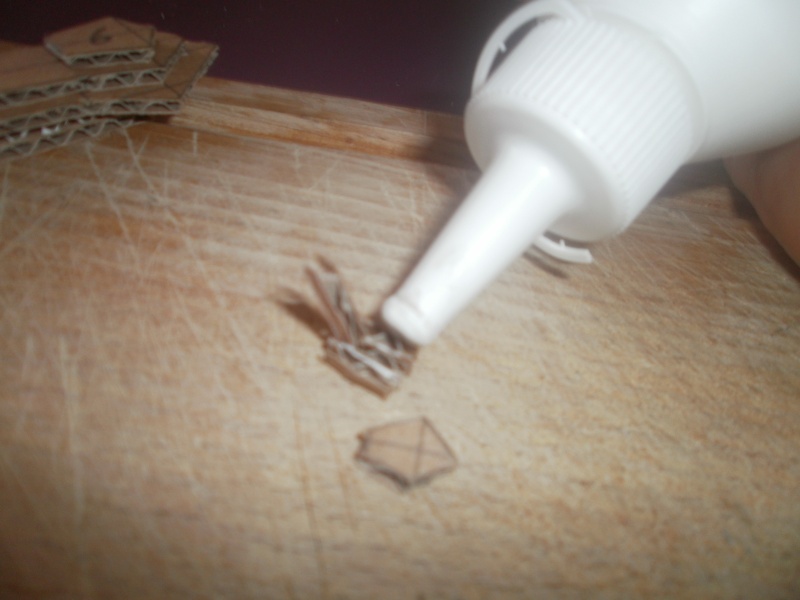

Pour la passerelle et l'antenne, je n'hésite pas a inverser le sens du carton :
Tuto en carton P4160021

Et donc voici la structure du vaisseau fini :
Tuto en carton P4160024

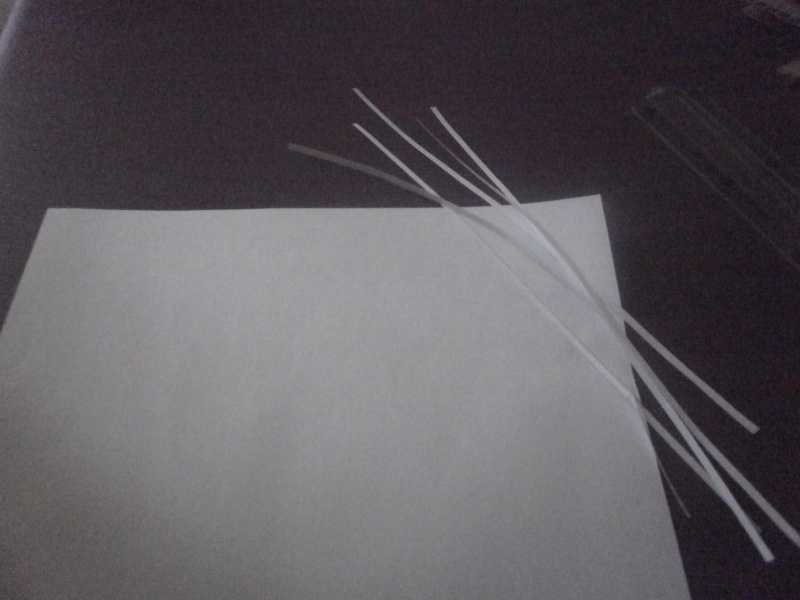

Maintenant on recouvre le tous de papier, découpez quelque bandes de papier de l'épaisseur de votre carton :
Tuto en carton P4160026

Puis encollez votre vaisseaux la où les bandelettes iront :
Tuto en carton P4160027

Posez le papier et dessinez, grâce à des mesures prises sur votre structure, de plus larges pièces de papier pour la proue et la poupe :
Tuto en carton P4160028
Tuto en carton P4160031

Encollez et posez le papier, peu être aurez vous besoin de donner un coup de sciseau pour ajuster :
Tuto en carton P4160029
Tuto en carton P4160030
Tuto en carton P4160110
Tuto en carton P4160111

Notre navire commence a ressembler à quelque chose :
Tuto en carton P4160112

Etape suivante, on découpe de fines bandes de carton de 1mm a peu près :
Tuto en carton P4160113

Et on ajuste les longueures directement sur le vaisseau :
Tuto en carton P4160114
Tuto en carton P4160115

Enfin les moteurs, comme d'hab prenez la mesure :
Tuto en carton P4160117

Et découpez deux bandes de papier de toute la largeur de la feuille :
Tuto en carton P4160118

Enroulez, les bandes autour du clou SANS COLLE :
Tuto en carton P4160119

Vous mettez la colle sur les quatre derniers centimetre de la bande :
Tuto en carton P4160120

Avec du carton simple créez des décorations qui sépreront chaque moteur :
Tuto en carton P4160123

Ca commence a avoir de la gueule non? Bien nous avons un vaisseau flambant neuf, donc ajoutons l'armement découpez 3 carrés de carton double. A moins de 7mm d'arrête les deux faces du carton se désolidarise rapidement :
Tuto en carton P4160125

Mettez du papier que sur trois faces des carés toujours en prennant soin de laisser les ondulations perpendiculaires à la face laissée sans papier :
Tuto en carton P4160127

Pendant que sa sèche, percez une série de trous le long de l'emplacement des batteries d'arme :
Tuto en carton P4160130

Ensuite trampez les pointes dans un peu de colle et plantez-les dans les trous :
Tuto en carton P4160132

Puis les canons dorseaux, mettez de la colle sur la face libre plantez-y à moitier deux pointes :
Tuto en carton P4160134
Tuto en carton P4160135
Tuto en carton P4160136

Collez les :
Tuto en carton P4160137

Percez des trous avec le clous pour les torpilles :
Tuto en carton P4160139

Pour la peinture, moi je le fais en noir avec un brossage a sec argenté :
Tuto en carton P4160142
Tuto en carton P4160144
Tuto en carton P4160146

Et voilà. j'ai pas fais la dérive en dessous car mon vaisseau je le pose directement sans socle.
A vous.



Dernière édition par Chevalier Rouergue le Mer 17 Avr 2013 - 15:24, édité 5 fois
Chevalier Rouergue
Chevalier Rouergue

Messages : 37
Date d'inscription : 30/03/2013
Age : 36
Localisation : Salon de Provence

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Tuto en carton Empty Re: Tuto en carton

Message par Zuvassin le Mer 17 Avr 2013 - 11:54

Juste un mot : MAGNIFIQUE !!!!!!!

Vraiment je suis scotché, moi qui cherchait de l'inspiration pour faire quelques proxys pour ma flotte chaos me voilà comblé.

Ton tuto est clair et concis, bref c'est vraiment du très bon travail. Merci pour cette belle contribution.

_________________
"ABYSSAL PRODUCT"

"ZuvaGreen" The Realest Imperial Amasec
Zuvassin
Zuvassin
Modérateur Contrebandier Galactique

Messages : 1612
Date d'inscription : 20/07/2012
Age : 28
Localisation : Neuchâtel (Suisse)

Voir le profil de l'utilisateur http://abyssal-product.jimdo.com/

Revenir en haut Aller en bas

Tuto en carton Empty Re: Tuto en carton

Message par Little le Mer 17 Avr 2013 - 13:45

Hormis 2/3 proportions qui sont un peu petites, on est pas mal du tout ...
Par contre pourquoi les renforts en carton d'un mm d'épaisseur ?
A cette échelle j'aurai plus pris du carton fin (voir du papier canson, niveau épaisseur ou est à 0.3/0.4mm d'épaisseur)
Little
Little
Admin

Messages : 2668
Date d'inscription : 06/05/2008
Age : 40
Localisation : Orthez (64)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Tuto en carton Empty Re: Tuto en carton

Message par Heavygear le Mer 17 Avr 2013 - 14:20

Un seul mot bravo!
Heavygear
Heavygear

Messages : 2571
Date d'inscription : 26/01/2012
Age : 52

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Tuto en carton Empty Re: Tuto en carton

Message par TW le Mer 17 Avr 2013 - 14:31

Vraiment super tuto, pour un résultat bluffant!!
TW
TW

Messages : 235
Date d'inscription : 08/07/2011
Localisation : Paris

Voir le profil de l'utilisateur http://epicvox.blogspot.com/

Revenir en haut Aller en bas

Tuto en carton Empty Re: Tuto en carton

Message par Chevalier Rouergue le Mer 17 Avr 2013 - 15:03

Ha c'est pas faut j'ai deux ou trois problèmes de taille.
Ce problème viens, premièrement, du fait que je n'ai pas le vrai vaisseau sous mes yeux et qu'entre les calculs préalables et le résulta final il y a toujours un delta qui ne s'affine qu'après plusieurs réalisations de la même figurine.
Mais bon, c'est déjà mieux que rien...

Little a écrit:Par contre pourquoi les renforts en carton d'un mm d'épaisseur ?
A cette échelle j'aurai plus pris du carton fin (voir du papier canson, niveau épaisseur ou est à 0.3/0.4mm d'épaisseur)

Nan, les bandes de carton sont de 1mm de large pas d'épaisseur. Pour le carton fin j'utilise une boite de médiament alors tu penses...
Chevalier Rouergue
Chevalier Rouergue

Messages : 37
Date d'inscription : 30/03/2013
Age : 36
Localisation : Salon de Provence

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Tuto en carton Empty Re: Tuto en carton

Message par Acace le Mer 17 Avr 2013 - 16:01

Du coup, je n'ai pas compris le topic sur la flambée des prix chez Geuweu... Cool
Acace
Acace

Messages : 44
Date d'inscription : 13/03/2013
Age : 48
Localisation : 74100

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Tuto en carton Empty Re: Tuto en carton

Message par Little le Mer 17 Avr 2013 - 16:06

Si besoin on peut te filer les dimensions des vaisseaux chaoteux ....
Little
Little
Admin

Messages : 2668
Date d'inscription : 06/05/2008
Age : 40
Localisation : Orthez (64)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Tuto en carton Empty Re: Tuto en carton

Message par Deadly Kafeine le Mer 17 Avr 2013 - 17:05

C'est ingénieux et bien expliqué. C'est de l'impression 3D à la main Smile.

_________________
Death before Decaf !

> From cafeine to reality <

Mes petits machins, en vente, par mail.
Deadly Kafeine
Deadly Kafeine

Messages : 3437
Date d'inscription : 04/05/2008
Age : 37
Localisation : Fresnes (94)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Tuto en carton Empty Re: Tuto en carton

Message par Chevalier Rouergue le Jeu 18 Avr 2013 - 0:03

J'ai bossé un temps à eurocopter et là bas ils sont une imprimante 3D je vous jure qu'il n'y a que de vrai les gares j'ai lorgné dessus longtemps avant que a mission s'arrête.
Mais il me semble qu'il existe des entreprises privées spécialisées la dedans il suffit de leur envoyer un fichier informatique d'une repréntation en 3D issu d'un logiciel de dessin industriel.
Après il faut voir les prix pour des quantités imporantes et vous pouvez me croire ils sont capable de faire les merveilles les plus biscornues et les plus fines. Un vaisseau bfg ? Two fingers in the ass...
Chevalier Rouergue
Chevalier Rouergue

Messages : 37
Date d'inscription : 30/03/2013
Age : 36
Localisation : Salon de Provence

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Tuto en carton Empty Re: Tuto en carton

Message par Deadly Kafeine le Jeu 18 Avr 2013 - 6:48

Ca existe effectivement et ça marche pas mal. Après c'est cher mais bon pour les gens pas doués comme moi ça aide pas mal Smile.

_________________
Death before Decaf !

> From cafeine to reality <

Mes petits machins, en vente, par mail.
Deadly Kafeine
Deadly Kafeine

Messages : 3437
Date d'inscription : 04/05/2008
Age : 37
Localisation : Fresnes (94)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Tuto en carton Empty Re: Tuto en carton

Message par Little le Jeu 18 Avr 2013 - 13:38

Aux USA, ils les vendent pour 2500 $
Little
Little
Admin

Messages : 2668
Date d'inscription : 06/05/2008
Age : 40
Localisation : Orthez (64)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Tuto en carton Empty Re: Tuto en carton

Message par nicolus le Ven 19 Avr 2013 - 6:46

C'est un bien beau tuto (très clair, très précis) qui me donne des z'idées pour les z'orks ,urh urh....
nicolus
nicolus

Messages : 461
Date d'inscription : 02/06/2012
Age : 48
Localisation : RABASTENS (TARN 81)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Tuto en carton Empty Re: Tuto en carton

Message par Warmaster Tek'Ra le Ven 19 Avr 2013 - 9:03

Enfin je peux voir ce sujet sur un matos qui bloque pas les images.

Très beau travail, du scratch bien complet et qui rend bien!

Je m'étais essayé au scratch de pod pour dreadnought à 40k et c'était très amusant à faire, tout comme l'est ton vaisseau Smile
J'ai failli m'attaquer à un titan scratché mais suis devenu papa alors c'est tombé à l'eau

Merci pour ce tuto Wink
Warmaster Tek'Ra
Warmaster Tek'Ra

Messages : 1132
Date d'inscription : 02/03/2010
Age : 35
Localisation : Bordeaux (33)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Tuto en carton Empty Re: Tuto en carton

Message par Chevalier Rouergue le Ven 19 Avr 2013 - 9:35

Warmaster Tek'Ra a écrit:Je m'étais essayé au scratch de pod pour dreadnought à 40k et c'était très amusant à faire, tout comme l'est ton vaisseau Smile
J'ai failli m'attaquer à un titan scratché mais suis devenu papa alors c'est tombé à l'eau

Je vois parfaitement de quoi tu parles on est des gosses avec plein de projet dans la tête pour nos chère et tendre petite figurines quant d'un coup tous est par balayer par nos chèrs têtes blondes... ha la la...
Chevalier Rouergue
Chevalier Rouergue

Messages : 37
Date d'inscription : 30/03/2013
Age : 36
Localisation : Salon de Provence

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Tuto en carton Empty Re: Tuto en carton

Message par nicolus le Sam 20 Avr 2013 - 18:16

OUI , mais ensuite on leur refile le virus..... Twisted Evil
nicolus
nicolus

Messages : 461
Date d'inscription : 02/06/2012
Age : 48
Localisation : RABASTENS (TARN 81)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Tuto en carton Empty Re: Tuto en carton

Message par baygon_choco le Sam 20 Avr 2013 - 18:39

Excellent tuto, bien imagé et creatif !

Merci pour cette participation a notre humble communauté Smile
baygon_choco
baygon_choco

Messages : 1279
Date d'inscription : 01/02/2010
Age : 35
Localisation : Lyon

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Tuto en carton Empty Re: Tuto en carton

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
